Chapter1
Električno omrežje
Definition
Električno omrežje je medsebojno povezano omrežje daljnovodov in pripadajoče opreme, ki se uporablja za dobavo električne energije od proizvajalcev do porabnikov.
Največ električne energije se običajno proizvede v elektrarnah (npr. premogovnih, jedrskih, vodnih), ki pa so pogosto daleč od porabnikov. Velika oddaljenost je posledica več dejavnikov, kot so ekonomski, zdravstveni, varnostni in okoljski. Dobava običajno poteka na dveh ravneh: prenos in distribucija. Prenos prenaša energijo na dolge razdalje (npr. več sto kilometrov) in za učinkovitejši prenos uporablja višje napetosti. Distribucija je osredotočena na dobavo posameznim odjemalcem in uporablja nižje napetosti za varnejšo in lažjo distribucijo.
Note
Na splošno je energetska veriga naslednja: proizvodnja -> prenos -> distribucija -> poraba.
Poleg tega tradicionalnega koncepta obstaja tudi koncept razpršenih virov energije (DER).
Note
Pri konceptu DER se električna energija proizvaja blizu mesta porabe, npr. v isti stavbi.
DER so običajno majhni in okolju prijazni. Običajno uporabljajo sončno energijo, zemeljski plin ali veter. Razporeditev obeh konceptov je prikazana na sliki 1.
+

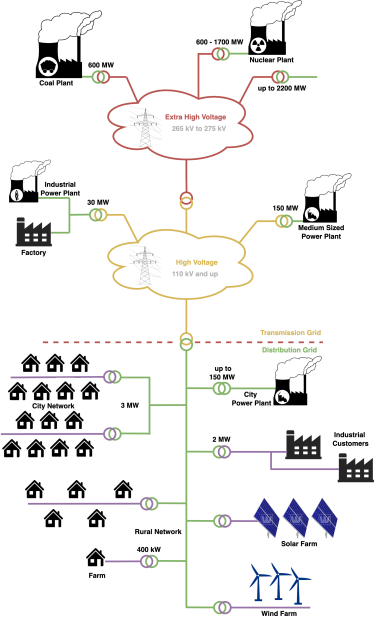

1. Osnovna shema električnega omrežja s proizvodnjo, prenosom, distribucijo in porabo energije
Fig. 1. Osnovna shema električnega omrežja s proizvodnjo, prenosom, distribucijo in porabo energije
Vidna je tudi jasna ločitev ravni prenosa in distribucije. Ta ločitev je prisotna tudi pri delovanju elektroenergetskega omrežja. Prenosni del upravljajo upravljavci prenosnega omrežja (TSO), distribucijo pa upravljavci distribucijskega omrežja (DSO). Distribucijski operaterji so lahko regionalni ali lokalni.
Interesting
V Evropi je več kot 3500 podjetij DSO. V nekaterih državah (npr. na Češkem, Slovaškem in Madžarskem) trije največji upravljavci distribucijskih omrežij dobavljajo več kot 60 % električne energije.
Interesting
Zemljevidi in sheme prenosnih delov, ki jih objavijo upravljavci prenosnih omrežij, so javno dostopni, npr. v [1] je na voljo shema za celotno Srednjo Evropo. Na sliki 2 prikazujemo delni prikaz.
+

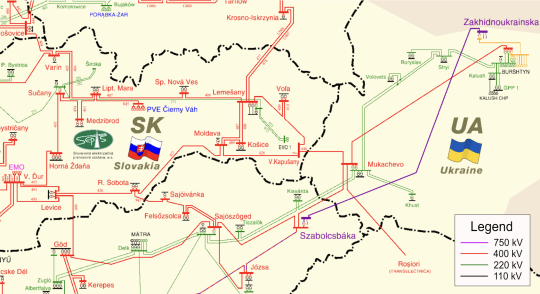

2. Energetski sistemi srednje in vzhodne Evrope [1], povečano na slovaško-ukrajinsko mejo, zagotovljeno z dovoljenjem SEPS a.s.
Fig. 2. Energetski sistemi srednje in vzhodne Evrope [1], povečano na slovaško-ukrajinsko mejo, zagotovljeno z dovoljenjem SEPS a.s.
